i9聲音感測器

Previousi8觸碰感測器Nexti10紅外線接近度感測器

Last updated 6 years ago

Was this helpful?

實體照片

基本信息

中文名稱:聲音感測器

英文名稱:Sound Sensor

序號:i9

SKU:BOS0009

功能簡介

聲音感測器相當於一個麥克風,它能感受到聲音,並將感受到的聲音大小轉換成相應的類比信號輸出,被廣泛應用於手機、答錄機、聲控照明燈、醫療器械、深海測量、交通幹道雜訊監測、工業企業雜訊檢測等設備中。

使用說明

聲音感測器上有一個黑色收音器,當你在黑色收音器前拍手或大聲說話時,聲音感測器能感受聲音的震動。

  • 聲音越大,輸出信號越強;聲音越小,輸出信號越弱。

按照下圖所示連接電路,通電後即可通過聲音感測器控制LED燈:檢測到聲音時點亮LED燈,否則熄滅LED燈。

原理介紹

應用範例

(1) 聲光互動蛋糕

範例說明:製作一個蛋糕,當播放生日歌時,聲音感測器檢測到聲音,蛋糕上的七彩燈條亮起。

元件清單:聲音感測器;主控板:1組輸入/輸出端;七彩燈條。

連線圖:

(2) 智慧路燈

範例說明:夜晚,當有人經過時,聲音感測器檢測到聲音,LED燈亮起一段時間,直到人走過後熄滅。

元件清單:聲音感測器;動作感測器;運算邏輯模組 NOT;運算邏輯模組 AND;主控板:1組輸入/輸出端;計時模組(0-6秒);LED燈模組。

連線圖:

(3) 聲控風扇

範例說明:製作1個聲控風扇,當聲音感測器的輸出類比值>50時打開風扇並持續三秒,否則關閉風扇。

元件清單:聲音感測器;風扇模組;Micro:bit;Micro:bit BOSON擴充板。

連線圖:

設計意圖:由於聲音感測器的輸出訊號是類比值,這裡設定一個類比值50(該類比值可根據實際情況彈性調整),當聲音感測器輸出類比值大於50時開啟風扇,否則關閉風扇。

執行流程:① 檢測到聲音:若聲音感測器輸出類比值大於50,打開風扇三秒鐘;② 未檢測到聲音:聲音感測器輸出類比值小於50,關閉風扇。

程式示意圖(中文版):

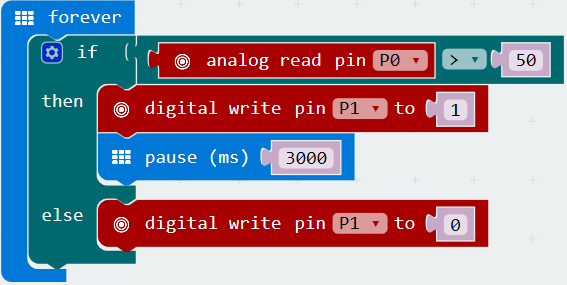

Example program(English):

商品規格

腳位說明:

編號

名稱

功能說明

1

GND

電源接地

2

VCC

電源正極

3

A

類比訊號

重量: (g)

尺寸:26mm*22mm

工作電壓:3.0-5.0V

聲音感測器內置一個對聲音敏感的電容式駐極體麥克風。駐極體電容麥克風(Electret Condenser Microphone)使用了可保有永久電荷的駐極體物質,因而不需再對電容器供電。但一般駐極體麥克風元件內建有電子電路以放大訊號,因此仍需以低電壓供電(常規電壓是1.0V-10V)。此種麥克風目前廣泛使用在消費電子產品之中。當聲波進入麥克風使振動膜振動時,電容會隨之變化形成電位差,再透過IC轉成訊號。來源:

麥克風-維基百科
