# Raspberry Pi Pico 擴充板

## Raspberry Pi Pico 擴充板介紹 <a href="#hlk124878608" id="hlk124878608"></a>

**擴充板各個組件可分成以下六種，如下圖所示:**

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LaZQFBYOS3O0ksiEmR1%2Fuploads%2Fy5w51SsmOgoF7Wk927nI%2F0?alt=media)

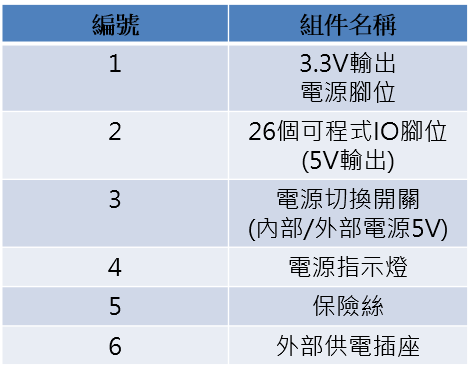

**各個組件功能名稱，如下表所示:**

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LaZQFBYOS3O0ksiEmR1%2Fuploads%2Fgb5jBZtbbIjN6zKM1duZ%2F1?alt=media)

## **擴充板供電使用方法**

由於Raspberry Pi Pico 開發板上無電源指示燈，故在Raspberry Pi Pico 擴充板中，便設計了一顆電源指示LED燈，以了解目前是否為供電狀態。

### **由Raspberry Pi Pico USB供電**

使用Micro USB供電，可以將電源切換開關切到INT\_5V(INTERNAL，內部電源)，如下圖所示:

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LaZQFBYOS3O0ksiEmR1%2Fuploads%2FoNjddOaljHbTnDAlamdg%2F2?alt=media)

使用Micro USB供電，也可將電源切換開關切到EXT\_5V(EXTERNAL，外部電源)，如下圖所示:

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LaZQFBYOS3O0ksiEmR1%2Fuploads%2FN3vhhR8lADpTUuFU6mjC%2F3?alt=media)

### **由Raspberry Pi Pico USB供電**

{% hint style="info" %}
DC變壓器的接頭尺寸需為<mark style="color:red;">**5.5mm/2.0mm**</mark>，並且<mark style="color:red;">**接頭需內部為正極，外部為負極，如果內外極性相反，則會溶斷保險絲**</mark>**。**&#x82E5;保險絲已溶斷，可到電子材料行購買，替換即可。

但請注意，使用外部供電之DC變壓器，一定<mark style="color:red;">**只需能5V的電源輸出，不可大於5V**</mark>**。**&#x82E5;高於5V，則Raspberry Pi Pico開發板可能會損毀。
{% endhint %}

由外部電源接頭供電，若未切換至EXT\_5V，則電源指示LED燈熄滅，表示未供電，如下圖所示:

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LaZQFBYOS3O0ksiEmR1%2Fuploads%2FfHExrupYpw2ALVbzDlvg%2F4?alt=media)

若切至EXT\_5V，則電源供應指示LED燈亮起，此時代表供電中，如下圖所示:

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-LaZQFBYOS3O0ksiEmR1%2Fuploads%2FlcexwhpLnsKt9R150tWv%2F5?alt=media)
