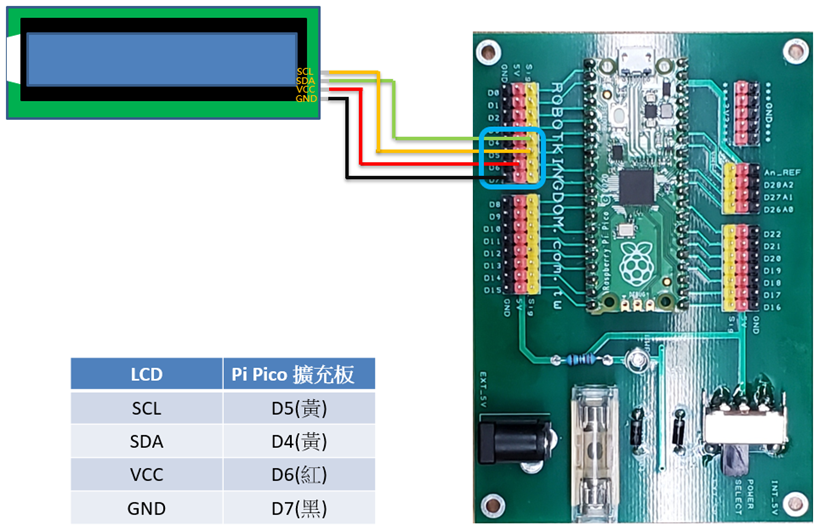

# I2C 1602液晶顯示模組 ![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LoyhZ7TGT0i8ZxuGcbY%2F-LoyhcAFuxNYTdediCB2%2Flinkit7697_i2c1602_00.png?generation=1568715214273497\&alt=media) {% hint style="info" %} 請先按照以下順序檢查I2C液晶顯示模組是否接線正確，程式是否寫對再進行使用。 1． 將I2C液晶顯示模組轉到背面，並檢查晶片的型號， I2C 液晶顯示模組有PCF8574及PCF8574A這二種晶片。\ 2． 將I2C液晶顯示模組轉到背面，並檢查線的位置是否接對。不同晶片的腳位順序會不一樣。\ 3．根據晶片型號更改程式碼裡的I2C位址，PCF8574晶片初始化I2C位址為0x27；PCF8574A晶片初始化I2C位址為0x3F。 詳細確認方法位置請參考以下圖片紅框、藍框處 {% endhint %} ![I2C 液晶顯示模組 晶片確認方法](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-MaCx52r8sKL5L5rtdTj%2F-MaDP0yOFAPUboPTG5ha%2Fimage.png?alt=media\&token=3a71fbd4-bb6a-4e6d-8ad4-d01841eb1f5c) ## LinkIt 7697 專案說明 使用「LinkIt 7697 NANO Breakout」連接「I2C 1602液晶顯示模組」，在I2C 1602 液晶顯示模組上顯示「Hello World」。 此**I2C 1602液晶顯示模組**包含於「[**洞洞么教學材料包**](https://www.robotkingdom.com.tw/product/rk-education-kit-001/) 」內。 ### LinkIt 7697 電路圖 * [LinkIt 7697](https://www.robotkingdom.com.tw/product/linkit-7697/) * LinkIt 7697 NANO Breakout * I2C 1602液晶顯示模組 **I2C 1602液晶顯示模組**是**I2C訊號**輸出， 可以接「I2C」的 LinkIt 7697 NANO Breakout訊號端上。 本範例連接到「**I2C**」，「**SDA**」**←→**「**SDA**」，「**SCL**」**←→**「**SCL**」。 {% hint style="info" %} I2C 液晶顯示模組有PCF8574及PCF8574A這二種晶片，而其中PCF8574晶片初始化I2C位址為0x27；PCF8574A晶片初始化I2C位址為0x3F。 如發現液晶顯示模組有沒有正常顯示畫面，另一個可能即是對比預設調整太低，轉動模組背後的可變電阻(如下圖紅框處)把對比值調整至可看清楚之閥值即可顯示畫面。\ \ 如發現液晶顯示模組有沒有正常顯示畫面，但程式I2C設定也正確，亮度也調整過，可以試試看按7697的RST鈕，讓板子重新啟動，會重新跑一次I2C的設定讓螢幕可正常顯示。 {% endhint %} ![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-MaDPeJgRinrL0Y1d640%2F-MaDW_-CXXVT1ZXl07Ml%2F7697LCD.png?alt=media\&token=e43df2ca-f51b-4a37-af96-21b92b3fb685) {% hint style="info" %} 如發現液晶顯示模組有沒有正常顯示畫面，另一個可能即是對比預設調整太低，轉動模組背後的可變電阻（如下圖紅框處）把對比值調整至可看清楚之閾值即可顯示畫面。 {% endhint %} ![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-M0pigli0_mwWdT2kRad%2F-M0q5kBR2Vj-4kpfTBmB%2FLCD%E8%83%8C%E9%9D%A2.jpg?alt=media\&token=4c9b04ec-b92c-4748-a968-25dc8a974f5a) ### BlocklyDuino 積木畫布 在I2C 1602液晶顯示模組上顯示「Hello World」。 ![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LoyhZ7TGT0i8ZxuGcbY%2F-LoyhcAUP6BuJScOqGdT%2Flinkit7697_i2c1602_02.png?generation=1568715213829849\&alt=media) ![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LoyhZ7TGT0i8ZxuGcbY%2F-LoyhcAcTxDTPHbdl6ia%2Flinkit7697_i2c1602_03.jpg?generation=1568715215489218\&alt=media) ### Arduino 程式 ```c #include LiquidCrystal_I2C lcd_i2c(0x3F); void setup() { lcd_i2c.begin(16, 2); lcd_i2c.backlight(); lcd_i2c.clear(); lcd_i2c.setCursor(0,0); lcd_i2c.print("Hello World"); } void loop() { } ``` ## micro:bit 專案說明 使用「micro:bit搭配科易KEYES micro:bit 感測器擴充板 V2」連接「I2C 1602液晶顯示模組」，在I2C 1602 液晶顯示模組上顯示「Hello World」。 此**I2C 1602液晶顯示模組**包含於「[**洞洞么教學材料包**](https://www.robotkingdom.com.tw/product/rk-education-kit-001/)」內。 ### micro:bit電路圖 * [BBC micro:bit 微控制板 ](https://www.robotkingdom.com.tw/product/bbc-microbit-1/) * [科易KEYES micro:bit 感測器擴充板 V2 ](https://www.robotkingdom.com.tw/product/keyes-microbit-sensor-breakout-v2/) * I2C 1602液晶顯示模組 **I2C 1602液晶顯示模組**是**I2C訊號**輸出， 可以接「19、20」的 micro:bit訊號端上。 本範例連接到「P19、P20」。本範例連接到「**I2C**」，「**SDA**」←→「**P20**」，「**SCL**」←→「**P19**」 {% hint style="info" %} I2C 液晶顯示模組有PCF8574及PCF8574A這二種晶片，而其中PCF8574晶片初始化I2C位址為0x27；PCF8574A晶片初始化I2C位址為0x3F。 如發現液晶顯示模組有沒有正常顯示畫面，另一個可能即是對比預設調整太低，轉動模組背後的可變電阻(如下圖紅框處)把對比值調整至可看清楚之閥值即可顯示畫面。 {% endhint %} ![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-MaDWeIJlhANpIqvRsnC%2F-MaDahVKxUdyQ4sm5AME%2FMICROBITLCD.png?alt=media\&token=e9692bec-093e-4354-a600-457caf9a283c) ![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-M0pigli0_mwWdT2kRad%2F-M0q5kBR2Vj-4kpfTBmB%2FLCD%E8%83%8C%E9%9D%A2.jpg?alt=media\&token=4c9b04ec-b92c-4748-a968-25dc8a974f5a) ### Microsoft MakeCode積木畫布 在使用I2C 1602液晶顯示模組之前，需要擴展I2C 1602液晶顯示模組的指令庫。打開makecode程式設計平臺，滾動至指令區最底部，依次點擊進階----擴展，並使用以下網址安裝套件。 I2C 1602液晶顯示模組套件安裝網址：[https://github.com/lioujj/pxt-lcd1602 ](https://github.com/lioujj/pxt-lcd1602) ![新增擴展套件位置](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-M-NVHF9UyAT9MG-tYm3%2F-M-NWtmQKiVpQAPTyxAa%2F02.jpg?alt=media\&token=6cc66d5d-025d-457b-84f5-809fbee07fae) ![使用網址安裝lcd1602的套件](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2Fsync%2Fdc7f8c73e518ec86f82f098da8875b165e606721.jpg?generation=1627483982415748\&alt=media) ![安裝完成後即可在指令區看到lcd1602選項裡面及有I2C 1602液晶顯示模組的套件](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-M-NVHF9UyAT9MG-tYm3%2F-M-NX5epzmUHXJ_tCgBI%2F04.jpg?alt=media\&token=c789b878-4e28-46f8-8458-308b7900fc52) 在I2C 1602液晶顯示模組上顯示「Hello World」 。 ![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-M-NVHF9UyAT9MG-tYm3%2F-M-NXAkzB8fxz1S0YhO_%2F05.JPG?alt=media\&token=29d45e53-fcef-41fe-a659-2df31911d08f) ### JavaScript 程式 ```javascript lcd1602.setAddress( lcd1602.I2C_ADDR.addr2 ) lcd1602.putString("Hello World", 0, 0) basic.forever(function () { }) ``` ## Raspberry Pi Pico 專案說明 使用「Raspberry Pi Pico」連接「LED模組」, I2C 1602 液晶顯示模組上顯示「Hello World」。此**I2C 1602液晶顯示模組**包含於「[洞洞么教學材料包](https://robotkingdom.com.tw/product/rk-education-kit-001/)」內。 ### I2C 1602液晶顯示模組電路圖 * [Raspberry Pi Pico](https://robotkingdom.com.tw/product/raspberry-pi-pico/)[ ](https://www.robotkingdom.com.tw/product/bbc-microbit-1/) * [Raspberry Pi Pico擴充板](https://robotkingdom.com.tw/product/pipico-education-kit-001/)[ ](https://www.robotkingdom.com.tw/product/keyes-microbit-sensor-breakout-v2/) * I2C 1602液晶顯示模組 > **I2C 1602液晶顯示模組**是**I2C訊號**輸出。 LCD的SDA接「D4」，SCL「D5」的Raspberry Pi Pico擴充板訊號端上。 **PCF8574AT晶片接法**

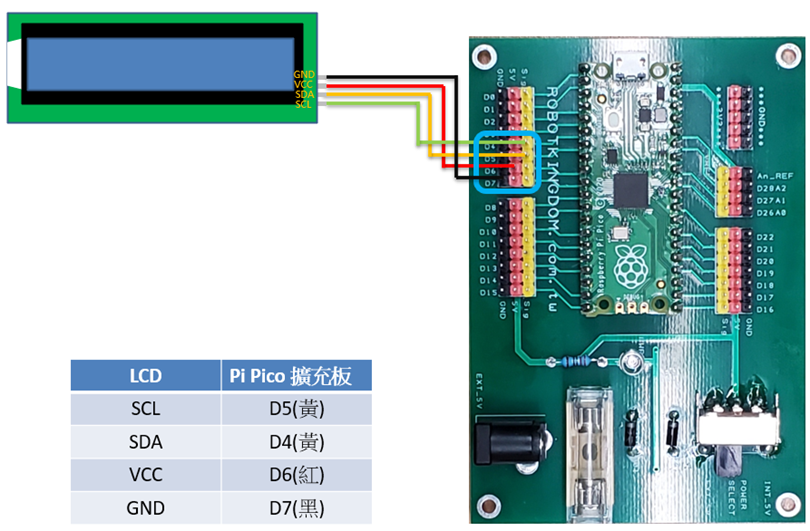

**PCF8574晶片接法**

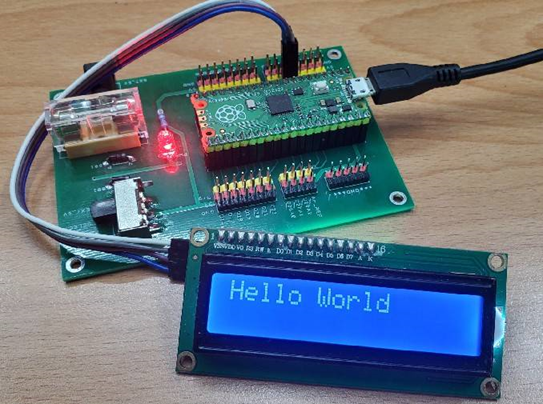

### Arduino IDE程式 > I2C 1602 液晶顯示模組上顯示「Hello World」。 Arduino程式(IC\_1602\_LCD.ino)如下: ```arduino #include LiquidCrystal_I2C lcd_i2c(0x3F); void setup() { lcd_i2c.begin(16, 2); lcd_i2c.backlight(); lcd_i2c.clear(); lcd_i2c.setCursor(0,0); lcd_i2c.print("Hello World"); } void loop() { } ``` ### 程式執行結果
