o9馬達模組
實體照片
基本信息
中文名稱：馬達模組
英文名稱：Motor Controller Module
序號：o9
SKU 號：BOS0024
功能介紹
馬達模組可以控制小車移動、推動輸送帶、帶動滑輪裝置。與風扇模組中的馬達相比，在實現複雜功能時，僅僅依靠馬達的單方向轉動是不夠的，我們需要通過馬達模組來設定馬達的轉速與方向。馬達模組已被廣泛應用於空調、吸塵器、鼓風機、壓縮機、驅動機床、電扇、電冰箱、水泵等方面中。
使用說明
馬達模組預設了四種不同的控制模式（如下表所示），可以通過撥動開關進行切換。
馬達的轉動方向如下圖所示：
按照下圖所示連接電路，通電後即可通過馬達模組上的撥動開關控制馬達的轉速和方向。
原理介紹
馬達驅動物體運動的過程是一個電能轉化為動能的過程，需要耗費較大的能量，而輸入模組與馬達直接相連無法直接提供足夠的功率。為了保證有足夠能量維持馬達轉動，在使用時我們需要通過馬達模組將信號轉化為馬達的驅動電流。
實作範例教學-基本篇
調速打蛋器（非程式設計）
範例說明： 製作一個打蛋器，打蛋器的攪拌棒固定在馬達的轉軸上，使用旋鈕模組控制馬達的轉速和轉動方向。
元件清單： 旋鈕模組；馬達模組；電源主機板-單路。
連線圖：
實作範例教學-Micro:bit篇
製作風車
範例說明： 用聲音感測器和馬達模組類比風車，當人對著聲音感測器說話或吹氣時，觀察馬達的轉速和轉動方向。
元件清單： 聲音感測器；馬達模組；micro:bit；micro:bit BOSON擴充板。
連線圖： 將聲音感測器連接至micro:bit擴充板P0腳位，馬達模組連接至micro:bit擴充板P8腳位。
執行流程：
① 讀取P0腳位的聲音強度值。
② 將讀取到的強度值賦給P8腳位，通過開關切換4種控制模式，觀察不同模式下馬達的轉速與方向，製作不同轉速與方向的風車。
程式示意圖（中文版）：
Example program(English)：
調速打蛋器（程式設計）
範例說明： 製作一個打蛋器，打蛋器的攪拌棒固定在馬達的轉軸上，使用旋鈕模組控制馬達的轉速和轉動方向。
元件清單： 旋鈕模組；馬達模組；micro:bit；micro:bit BOSON擴充板。
連線圖： 將旋鈕模組連接至micro:bit擴充板P0腳位，馬達模組連接至micro:bit擴充板P8腳位。
執行流程：
① 讀取P0腳位的旋鈕類比強度值。
② 將讀取到的類比強度值賦給P8腳位，通過開關切換4種控制模式，觀察不同模式下馬達的轉速與方向，製作不同轉速與方向的打蛋器。
程式示意圖（中文版）：
Example program(English)：
實作範例教學-LinkIt 7697篇
範例說明：使用「LinkIt 7697 NANO 開發板」控制「馬達模組」， 每五秒鐘會切換馬達停止，馬達轉動速度中等，馬達轉動速度快一次。
元件清單：馬達模組；LinkIt 7697；LinkIt 7697 NANO 擴充板。
連線圖：馬達控制模組是數位/類比訊號輸出，可以接「D0 ~ D13」的LinkIt 7697 NANO 擴充板訊號端上（本範例連接到「D7」）。
程式說明：將7號腳位PWM類比寫入訊號，每五秒鐘會切換馬達停止，馬達轉動速度中等，馬達轉動速度快一次。
範例影片：https://youtu.be/IxhS6b4INUw​
產生出的Arduino程式如下：
1
void setup()
2
{
3
​
4
  pinMode(7, OUTPUT);
5
}
6
​
7
​
8
void loop()
9
{
10
  analogWrite(7, 0);
11
  delay(5000);
12
  analogWrite(7, 125);
13
  delay(5000);
14
  analogWrite(7, 255);
15
  delay(5000);
16
}
Copied!
商品規格

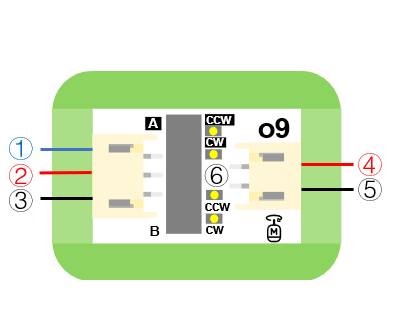

腳位說明：
編號
名稱
功能說明
1
A
類比訊號
2
VCC
電源正極
3
GND
電源接地
4
馬達電源正極
馬達電源正極
5
馬達電源負極
馬達電源負極
6
撥動開關
馬達模式選擇
尺寸: 26mm*22mm
工作電壓:3.3V-5.0V
工作電流：10mA
