# 七彩燈條

## 實體照片

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LfxH6otzxHDnI_klS4s%2F-LfxHAtAcEX9_DQCjlwM%2FRGB_LED_string.jpg?generation=1559027588875836\&alt=media)

## 基本信息

中文名稱：七彩燈條

英文名稱：RGB LED Strip

序號：

SKU 號：019.00268

## 功能簡介

七彩燈條屬於簡單的發光模組，可以通過調節色彩調出不同顏色的燈效，可廣泛應用於建築物、橋樑、道路、花園、庭院、地板等領域的裝飾照明與會場佈置、耶誕節、萬聖節、情人節、復活節、國慶日等節日期間營造氣氛等方面。

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LfxILbOpnSLf1c8sMb_%2F-LfxINsETZzCZViGY5N6%2FRGB_LED_string_intro.png?generation=1559027882010768\&alt=media)

## 使用說明

在使用七彩燈條之前，需要擴展燈條的指令庫。打開makecode程式設計平臺，滾動至指令區最底部，依次點擊進階----擴展----neopixel，完成Neopixel指令的調用，此時指令區會出現Neopixel模組。完成以上步驟以後，將燈條連接至micro:bit板，即可通過程式設計控制燈條效果。

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LfxH6otzxHDnI_klS4s%2F-LfxHAtLVOd5MBJmwL0_%2FRGB_LED_string_ui.png?generation=1559027589140622\&alt=media)

## 原理介紹

七彩燈條由7顆彩色LED燈組成，採用柔性線路板即FPC來做載體，燈泡與電路被完全包覆在柔性塑膠中，絕緣、防水性能好，使用安全，支援5V供電。

## 實作範例教學-Micro:bit篇

### **點亮七彩燈條**

**範例說明：** 通過編寫程式，將程式燒錄至micro:bit；micro:bit BOSON擴充板後，可以控制七彩燈條點亮並呈現七彩的效果。

**元件清單：** 七彩燈條；micro:bit；micro:bit BOSON擴充板。

**連線圖：** 將七彩燈條連接至micro:bit擴充板P0腳位。

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LfxH6otzxHDnI_klS4s%2F-LfxHAtU9L4NLIyWylUs%2FRGB_LED_string_example_m1.png?generation=1559027589052852\&alt=media)

**設計意圖：** 控制七彩燈條點亮並呈現七彩的效果。

① 選定七彩燈條連接micro:bit的腳位、燈條LED燈的數目及顏色模式，指令語句如下圖。此處七彩燈條至micro:bit擴充板P0腳位，燈條LED燈數目為7盞，顏色模式為RGB模式。

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-Lfu3IRDTeWMCgmRs8DG%2F-Lfu3KiEvwjvuNzrHBy6%2FRGB_LED_string_de1.png?generation=1558973604544425\&alt=media)

② 確定七彩燈條中LED燈使用的範圍，需要調用的指令如下圖。此處七彩燈條中LED燈使用範圍為0-7。

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LfxH6otzxHDnI_klS4s%2F-LfxHAtfHaIuNlwWlC-W%2FRGB_LED_string_de2.png?generation=1559027588903807\&alt=media)

③ 確定七彩燈條色調範圍，需要調用的指令如下圖。此處色調範圍為1-360（紅色-綠色-藍色）。

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-Lfu3IRDTeWMCgmRs8DG%2F-Lfu3KiL8Z14o6tfzQM4%2FRGB_LED_string_de3.png?generation=1558973604884679\&alt=media)

最終程式如下。

**程式示意圖（中文版）：**

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LfxH6otzxHDnI_klS4s%2F-LfxHAuFSLTO-b8ruY5Z%2FRGB_LED_string_prg1_ch_tw.png?generation=1559027588985289\&alt=media)

**Example program(English)：**

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-Lfu3IRDTeWMCgmRs8DG%2F-Lfu3KiWlfj0cZQoJ_a4%2FRGB_LED_string_prg1_en.png?generation=1558973604852062\&alt=media)

### **聲控燈條**

**範例說明：** 通過聲音控制七彩燈條中LED燈的點亮數目。

**元件清單：** 七彩燈條；聲音感測器；micro:bit；micro:bit BOSON擴充板。

**連線圖：** 將七彩燈條連接至micro:bit擴充板P0腳位，聲音感測器連接至micro:bit擴充板P2腳位。

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LfxH6otzxHDnI_klS4s%2F-LfxHAuX_V1I3faxDUO9%2FRGB_LED_string_example_m2.png?generation=1559027589051299\&alt=media)

**執行流程：**

① 設置七彩燈條最初為熄滅狀態。

② 判斷點亮LED燈的數目是否小於等於7盞，滿足條件則繼續判斷聲音感測器檢測到的聲音強度是否大於等於40。

③ 如果以上條件均滿足，則點亮一盞LED燈，暫停1秒。否則，燈條保持點亮部分小燈狀態不變。

④ 重複第②步，繼續判斷②中的條件是否滿足。

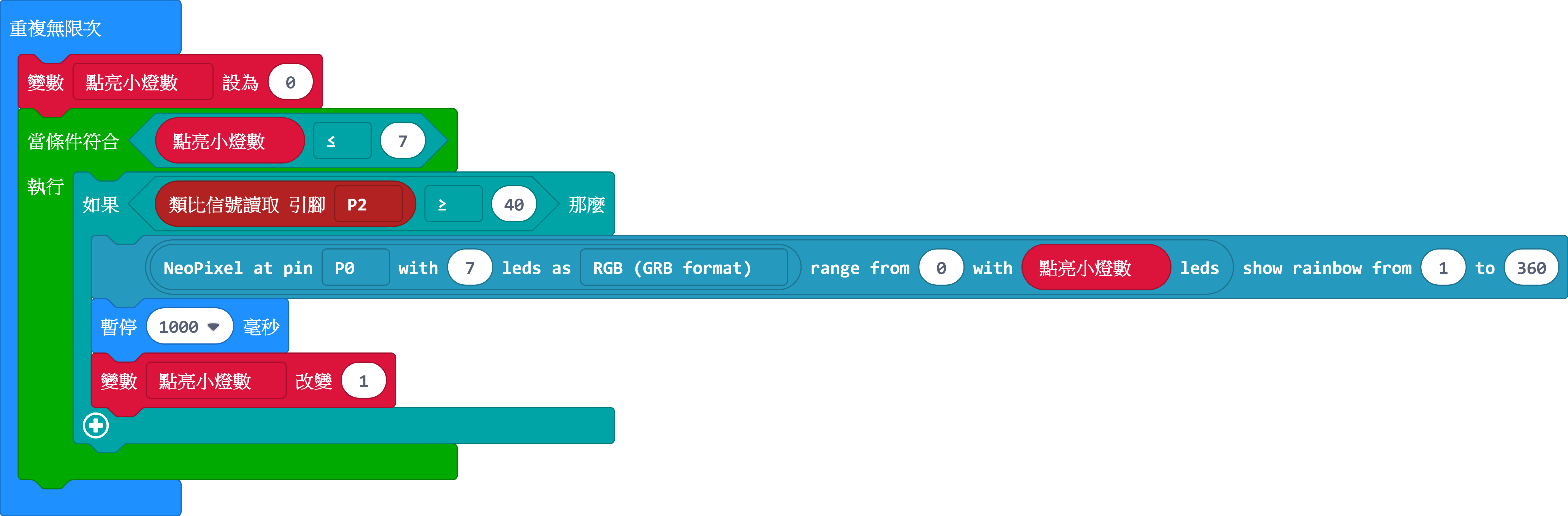

**程式示意圖（中文版）：**

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LfxH6otzxHDnI_klS4s%2F-LfxHAuamKhBPuZsV2Te%2FRGB_LED_string_prg2_ch_tw.png?generation=1559027589266128\&alt=media)

**Example program(English)：**

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-Lfu3IRDTeWMCgmRs8DG%2F-Lfu3Kienctk2Qt-XqHi%2FRGB_LED_string_prg2_en.png?generation=1558973605096939\&alt=media)

## 商品規格

腳位說明：

![](https://1275793585-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-LaZQFBYOS3O0ksiEmR1%2F-LfxH6otzxHDnI_klS4s%2F-LfxHAul9cJv4m-LC0gg%2FRGB_LED_string_spec.png?generation=1559027589100691\&alt=media)

| **編號** | **名稱** | **功能說明** |
| ------ | ------ | -------- |
| 1      | GND    | 電源接地     |
| 2      | VCC    | 電源正極     |
| 3      | D      | 數位訊號     |

尺寸:

工作電壓:
