LinkIt 7697 專案說明

使用「LinkIt 7697 NANO Breakout」連接「LED模組(三色)」,控制LED模組(三色) 每0.5秒依序發出紅光、綠光和藍光。

LinkIt 7697 電路圖

  • LinkIt 7697 NANO Breakout

  • LED模組(三色)

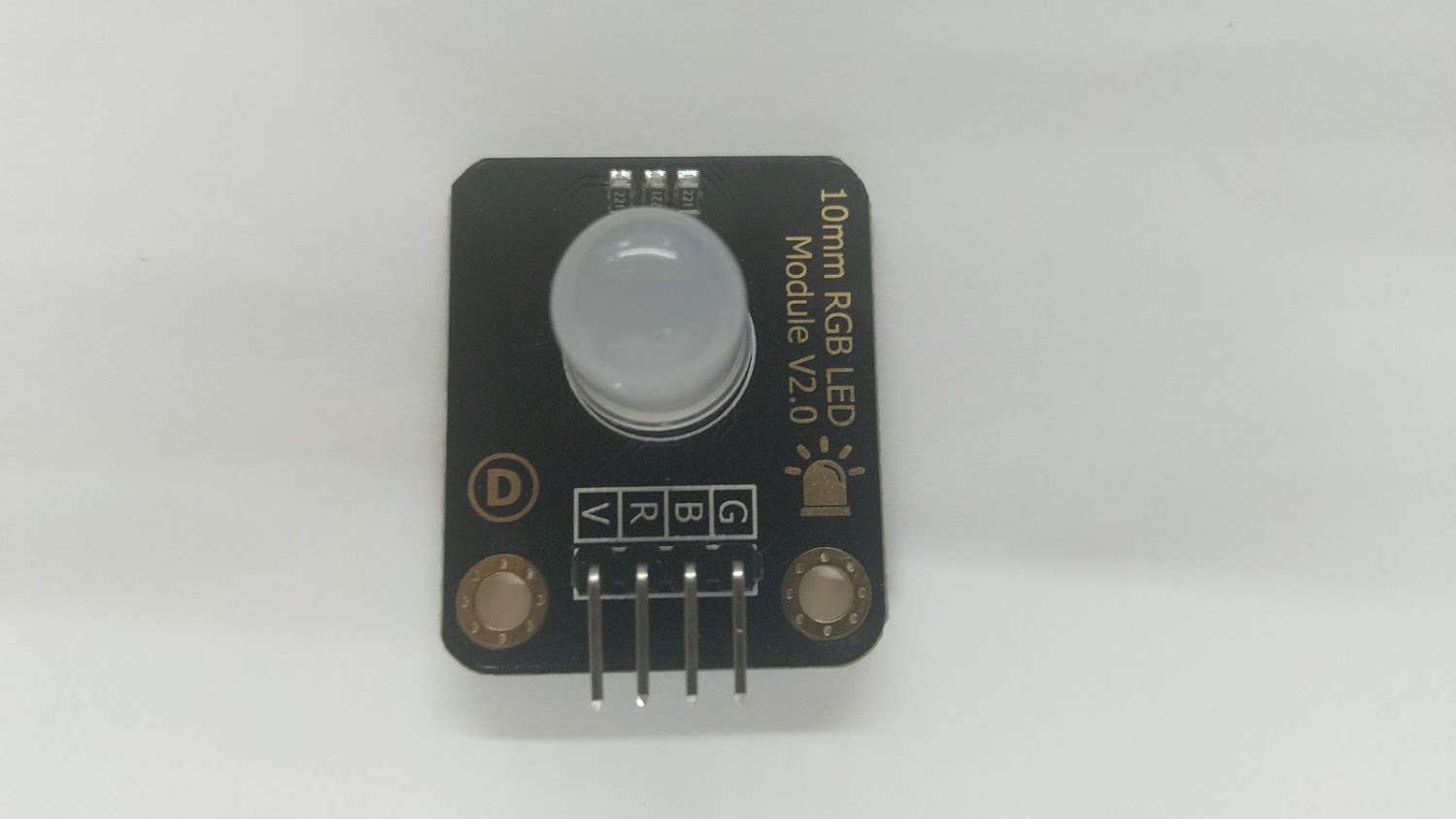

LED模組(三色)是數位/類比訊號輸出, 可以接「D0 ~ D13」的 LinkIt 7697 NANO Breakout訊號端上。

下圖範例使用的 LED模組(三色) 為共陽極 LED, 由下圖 把腳位V 接到 3.3V ~ 5V 的電源, 腳位 R / B / G (Red/Blue/Green)接到數位輸出腳位。

當 R / B / G 的腳位拉高到 3.3V/5V, 電流就不會流過, LED 就不會點亮 。 當 R / B / G 的腳位拉低, 電流就會流過。 LED 就會點亮,本範例R / B / G連接到「D2、D3、D4」 。

注意使用以下版本LED模組(三色)時是共陰極LED,把腳位V 接到 GND, 腳位 R / B / G (Red/Blue/Green)接到數位輸出腳位。

當 R / B / G 的腳位拉高到 3.3V/5V,電流就會流過。 LED 就會點亮,本範例R / B / G連接到「D2、D3、D4」 。 當 R / B / G 的腳位拉低,電流就不會流過, LED 就不會點亮 。

BlocklyDuino 積木畫布

共陽極三色LED程式 透過控制數位腳位的高低電位來使 RBG 三色亮或暗。 此範例使用的是共陽極的 RGB 全彩 LED, 所以該顏色(R / B / G)對應的腳位(D2/D3/D4)為低電位狀態時, 電流才會流過並發亮。

Arduino 程式

void setup()
{
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
}

void loop()
{
  digitalWrite(2, LOW);
  digitalWrite(3, HIGH);
  digitalWrite(4, HIGH);
  delay(1000);
  digitalWrite(2, HIGH);
  digitalWrite(3, LOW);
  digitalWrite(4, HIGH);
  delay(1000);
  digitalWrite(2, HIGH);
  digitalWrite(3, HIGH);
  digitalWrite(4, LOW);
  delay(1000);
}

共陰極三色LED程式 透過控制數位腳位的高低電位來使 RBG 三色亮或暗。 使用共陰極的 RGB 全彩 LED, 所以該顏色(R / B / G)對應的腳位(D2/D3/D4)為高電位狀態時, 電流才會流過並發亮。

Arduino 程式

void setup()
{

  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
}


void loop()
{
  digitalWrite(2, HIGH);
  digitalWrite(3, LOW);
  digitalWrite(4, LOW);
  delay(1000);
  digitalWrite(2, LOW);
  digitalWrite(3, HIGH);
  digitalWrite(4, LOW);
  delay(1000);
  digitalWrite(2, LOW);
  digitalWrite(3, LOW);
  digitalWrite(4, HIGH);
  delay(1000);
}

micro:bit 專案說明

使用「micro:bit搭配科易KEYES micro:bit 感測器擴充板 V2」連接「LED模組(三色)」,每1秒控制LED模組(三色)呈現紅、綠和藍光。

micro:bit 電路圖

  • LED模組(三色)

LED模組(三色)是數位/類比訊號輸出, 可以接「P0 ~ P10」的 micro:bit訊號端上。此範例使用的 LED模組(三色) 為共陽極 LED, 由下圖 腳位V 的接到 3.3V ~ 5V 的電源, 腳位 R / B / G 接到數位輸出腳位

當 R / B / G 的腳位拉高到 3.3V/5V, 電流就不會流過, LED 就不會點亮

當 R / B / G 的腳位拉低, 電流就會流過。 LED 就會點亮本範例連接到「P0、P1、P2」

Microsoft MakeCode積木畫布

透過控制數位腳位的高低電位來使 RBG 三色亮或暗。 此範例使用的是共陽極的 RGB 全彩 LED, 所以該顏色對應的腳位為低電位狀態時, 電流才會流過並發亮。

JavaScript 程式

basic.forever(function () {
    pins.digitalWritePin(DigitalPin.P0, 0)
    pins.digitalWritePin(DigitalPin.P1, 1)
    pins.digitalWritePin(DigitalPin.P2, 1)
    basic.pause(1000)
    pins.digitalWritePin(DigitalPin.P0, 1)
    pins.digitalWritePin(DigitalPin.P1, 0)
    pins.digitalWritePin(DigitalPin.P2, 1)
    basic.pause(1000)
    pins.digitalWritePin(DigitalPin.P0, 1)
    pins.digitalWritePin(DigitalPin.P1, 1)
    pins.digitalWritePin(DigitalPin.P2, 0)
    basic.pause(1000)
})

Raspberry Pi Pico 專案說明

LED模組(三色)電路圖

  • LED模組(三色)

LED模組(三色)是數位/類比訊號輸出, 可以接「D0 ~ D28」的Raspberry Pi Pico擴充板訊號端上。

LED模組(三色共陽)接線圖

下圖範例使用的 LED模組(三色) 為共陽極 LED, 由下圖 把腳位V 接到 3.3V / 5V 的電源, 腳位 R / B / G (Red/Blue/Green)接到數位輸出腳位。

當 R / B / G 的腳位拉高到 3.3V/5V, 電流就不會流過, LED 就不會點亮 。

當 R / B / G 的腳位拉低, 電流就會流過。 LED 就會點亮,本範例R / B / G連接到「D10、D9、D8」 。

LED模組(三色共陽)Arduino 程式

透過控制數位腳位的高低電位來使 RBG 三色亮或暗。 此範例使用的是共陽極的 RGB 全彩 LED, 所以該顏色(R / B / G)對應的腳位(D10/D9/D8)為低電位狀態時, 電流才會流過並發亮。

Arduino 程式(Three_colors_LED_anode.ino)如下:

void setup()
{
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
}

void loop()
{
  digitalWrite(2, LOW);
  digitalWrite(3, HIGH);
  digitalWrite(4, HIGH);
  delay(1000);
  digitalWrite(2, HIGH);
  digitalWrite(3, LOW);
  digitalWrite(4, HIGH);
  delay(1000);
  digitalWrite(2, HIGH);
  digitalWrite(3, HIGH);
  digitalWrite(4, LOW);
  delay(1000);
}

LED模組(三色共陰)接線圖

下圖範例使用的 LED模組(三色) 為共陰極 LED, 由下圖 把腳位V 接到 3.3V / 5V 的電源, 腳位 R / B / G (Red/Blue/Green)接到數位輸出腳位。

當 R / B / G 的腳位拉高到 3.3V/5V,電流就會流過。 LED 就會點亮,本範例R / B / G連接到「D10、D9、D8」 。 當 R / B / G 的腳位拉低,電流就不會流過, LED 就不會點亮 。

LED模組(三色共陰)Arduino 程式

透過控制數位腳位的高低電位來使 RBG 三色亮或暗。 使用共陰極的 RGB 全彩 LED, 所以該顏色(R / B / G)對應的腳位(D10/D9/D8)為高電位狀態時, 電流才會流過並發亮。

Arduino 程式(Three_colors_LED_cathode.ino)如下:

void setup()
{
  pinMode(10, OUTPUT);
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);
}

void loop()
{
  digitalWrite(10, HIGH);
  digitalWrite(8, LOW);
  digitalWrite(9, LOW);
  delay(1000);
  digitalWrite(10, LOW);
  digitalWrite(8, HIGH);
  digitalWrite(9, LOW);
  delay(1000);
  digitalWrite(10, LOW);
  digitalWrite(8, HIGH);
  digitalWrite(9, HIGH);
  delay(1000);
}

此LED模組(三色)包含於「 」內。

此LED模組(三色)包含於「」內。

使用「Raspberry Pi Pico」連接「LED模組(三色)」, 每0.5秒依序發出紅光、綠光和藍光。此 LED模組(三色)包含於「」內。
