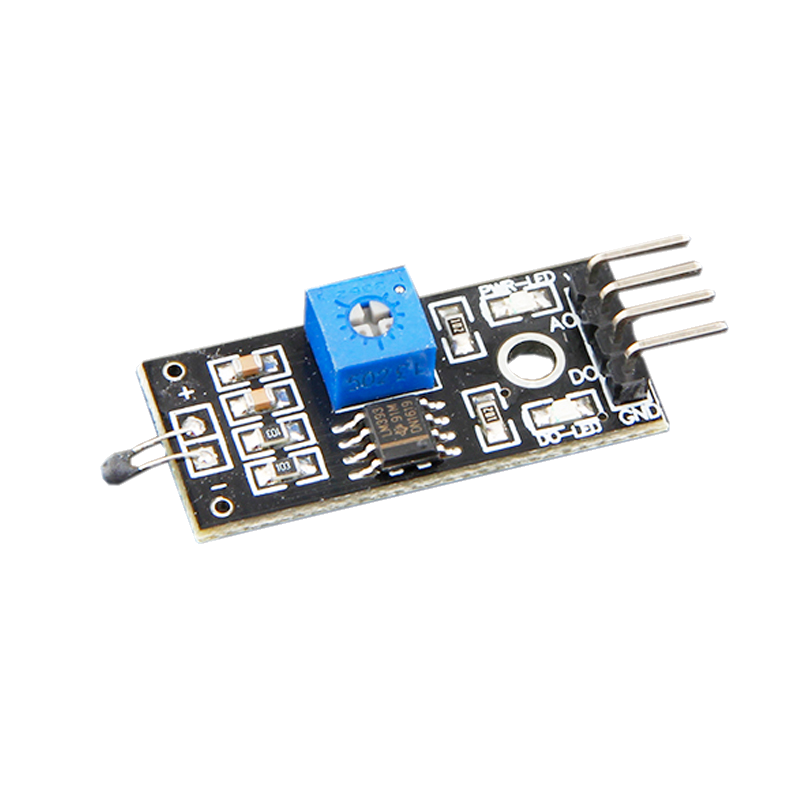

熱敏（溫度）模組

LinkIt 7697 專案說明

使用「LinkIt 7697 NANO Breakout」連接「熱敏（溫度）模組」，每0.5秒讀取熱敏（溫度）模組的溫度訊號比例。

此熱敏（溫度）模組包含於「洞洞么教學材料包 」內。

LinkIt 7697 電路圖

• LinkIt 7697

• LinkIt 7697 NANO Breakout

• 熱敏（溫度）模組

熱敏（溫度）模組是數位/類比訊號輸出， 可以接「D0 ~ D13、A0~A3」的 LinkIt 7697 NANO Breakout訊號端上。 本範例連接到「D5」、「A0」。

BlocklyDuino 積木畫布

每0.5秒鐘讀取熱敏（溫度）模組溫度的類比及數位資訊一次 。

Arduino 程式

void setup()
{

  pinMode(5, INPUT);
  Serial.begin(9600);

}


void loop()
{
  Serial.println(digitalRead(5));
  Serial.println(analogRead(14));
  delay(500);
}

micro:bit 專案說明

使用「micro:bit搭配科易KEYES micro:bit 感測器擴充板 V2」連接「熱敏（溫度）模組」，讀取熱敏（溫度）模組的數值變化 。

此熱敏（溫度）模組包含於「洞洞么教學材料包」內。

micro:bit電路圖

• BBC micro:bit 微控制板

• 科易KEYES micro:bit 感測器擴充板 V2

• 熱敏（溫度）模組

熱敏（溫度）模組是數位/類比訊號輸出，可以接「3~7、9~11/0、1、2、3、4、10」的 micro:bit訊號端上，數位訊號輸出建議使用的是5跟11腳位，因為3、4、6、7、9、10腳位有使用到LED控制腳位所以當顯示LED時會不穩定。類比訊號輸出建議使用的是0、1、2腳位因為3、4、10腳位有使用到LED控制腳位所以當顯示LED時會不穩定。本範例連接到「P5、P0」。

Microsoft MakeCode積木畫布

每1秒鐘會讀取熱敏（溫度）模組溫度的類比及數位資訊一次 ，並可透過micro:bit顯示指示燈看到熱敏（溫度）模組溫度的電位數值。

JavaScript 程式

basic.forever(function () {
    basic.showNumber(pins.digitalReadPin(DigitalPin.P5))
    basic.pause(1000)
    basic.showNumber(pins.analogReadPin(AnalogPin.P0))
})

Raspberry Pi Pico 專案說明

使用「Raspberry Pi Pico」連接「熱敏（溫度）模組」, 每0.5秒讀取熱敏（溫度）模組的溫度訊號比例。此 熱敏（溫度）模組包含於「洞洞么教學材料包」內。

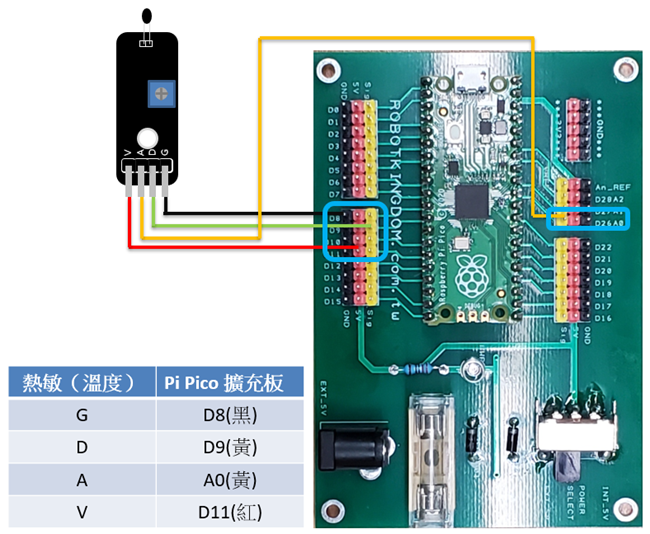

熱敏（溫度）模組電路圖

• Raspberry Pi Pico

• Raspberry Pi Pico擴充板

• 熱敏（溫度）模組

熱敏（溫度）模組是數位/類比訊號輸出， 可以接「D0 ~ D28、A0 ~ A2」的Raspberry Pi Pico擴充板訊號端上。 本範例連接到「D7」、「A0」。

Arduino IDE程式

每0.5秒鐘讀取熱敏（溫度）模組溫度的類比及數位資訊一次 。

Arduino程式(temperature.ino)如下:

void setup()
{
  pinMode(9, INPUT);
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(9));
  Serial.println(analogRead(A0));
  delay(500);
}

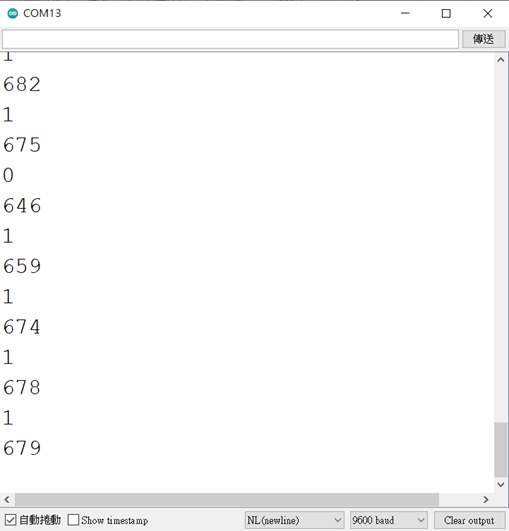

程式執行結果
